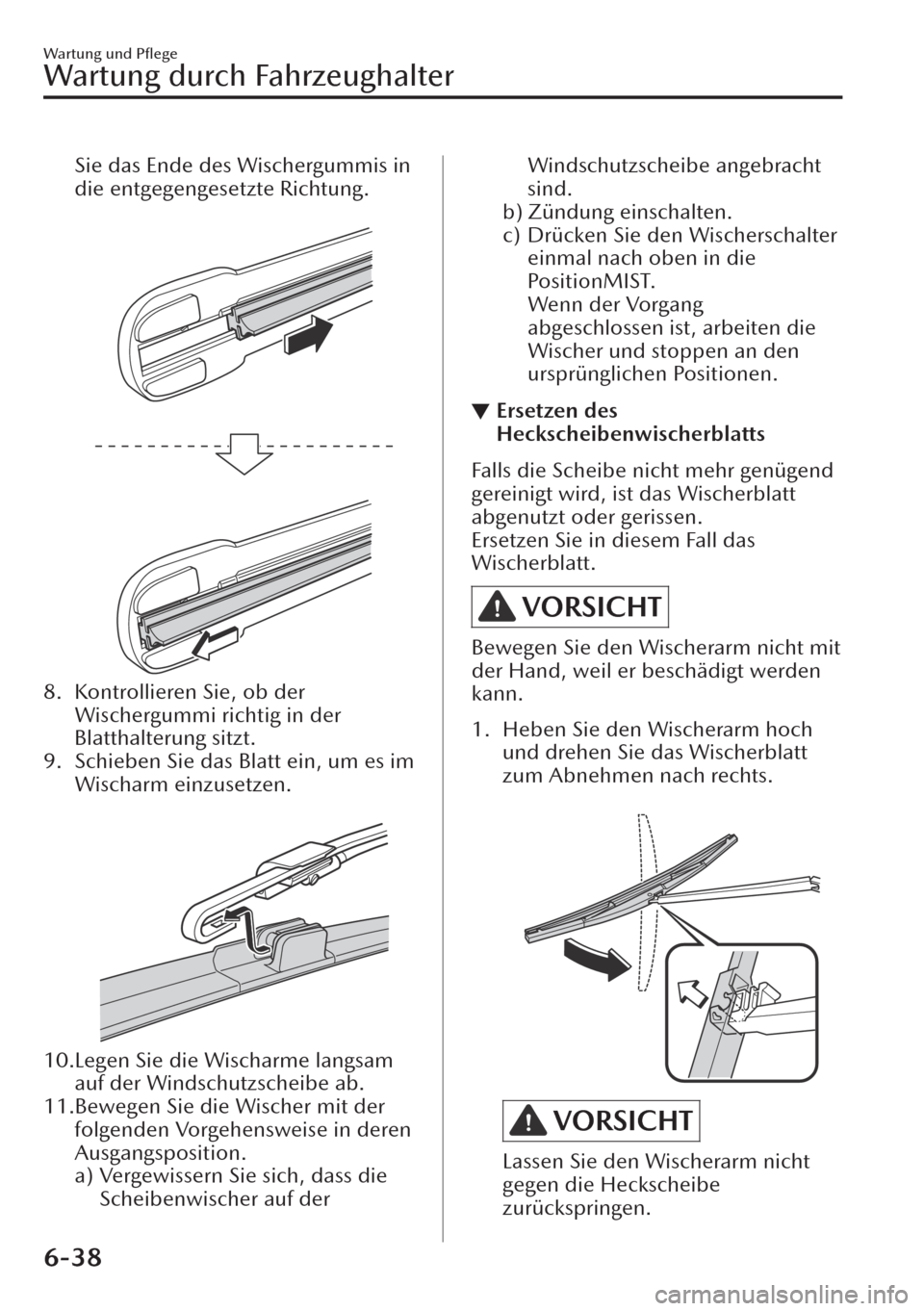

Sie das Ende des Wischergummis in
die entgegengesetzte Richtung.

8. Kontrollieren Sie, ob der
Wischergummi richtig in der
Blatthalterung sitzt.
9. Schieben Sie das Blatt ein, um es im
Wischarm einzusetzen.

10.Legen Sie die Wischarme langsam
auf der Windschutzscheibe ab.
11.Bewegen Sie die Wischer mit der
folgenden Vorgehensweise in deren
Ausgangsposition.
a) Vergewissern Sie sich, dass die
Scheibenwischer auf der
Windschutzscheibe angebracht
sind.
b) Zündung einschalten.
c) Drücken Sie den Wischerschalter
einmal nach oben in die
Pos i t i on MI ST.
Wenn der Vorgang
abgeschlossen ist, arbeiten die
Wischer und stoppen an den
ursprünglichen Positionen.
▼Ersetzen des
Heckscheibenwischerblatts
Falls die Scheibe nicht mehr genügend
gereinigt wird, ist das Wischerblatt
abgenutzt oder gerissen.
Ersetzen Sie in diesem Fall das
Wischerblatt.
VORSICHT
Bewegen Sie den Wischerarm nicht mit
der Hand, weil er beschädigt werden
kann.
1. Heben Sie den Wischerarm hoch
und drehen Sie das Wischerblatt
zum Abnehmen nach rechts.

VORSICHT
Lassen Sie den Wischerarm nicht
gegen die Heckscheibe
zurückspringen.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-38

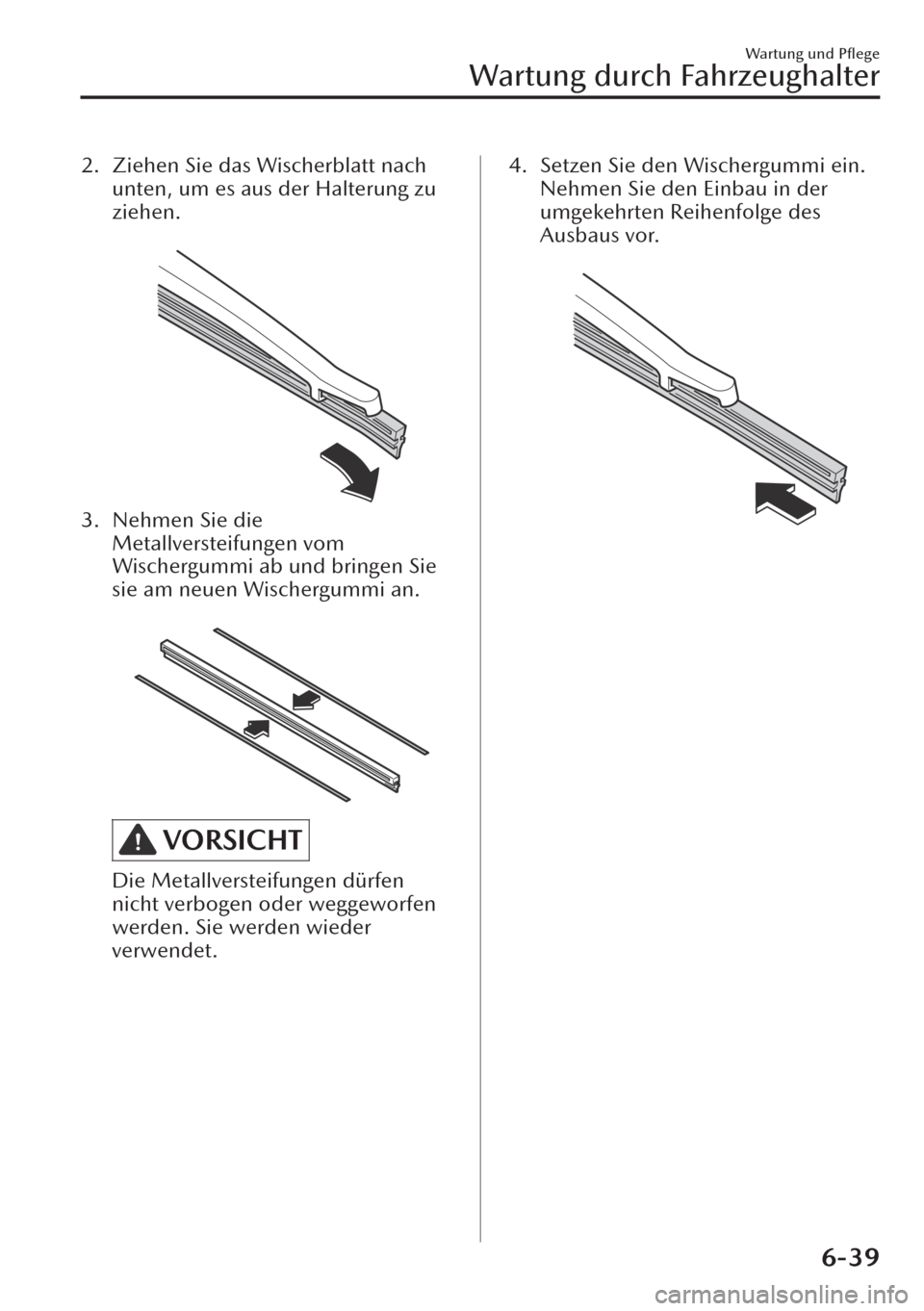

2. Ziehen Sie das Wischerblatt nach
unten, um es aus der Halterung zu
ziehen.

3. Nehmen Sie die
Metallversteifungen vom
Wischergummi ab und bringen Sie
sie am neuen Wischergummi an.

VORSICHT
Die Metallversteifungen dürfen
nicht verbogen oder weggeworfen
werden. Sie werden wieder
verwendet.
4. Setzen Sie den Wischergummi ein.
Nehmen Sie den Einbau in der
umgekehrten Reihenfolge des
Ausbaus vor.

Wartung und Pflege
Wartung durch Fahrzeughalter
6-39

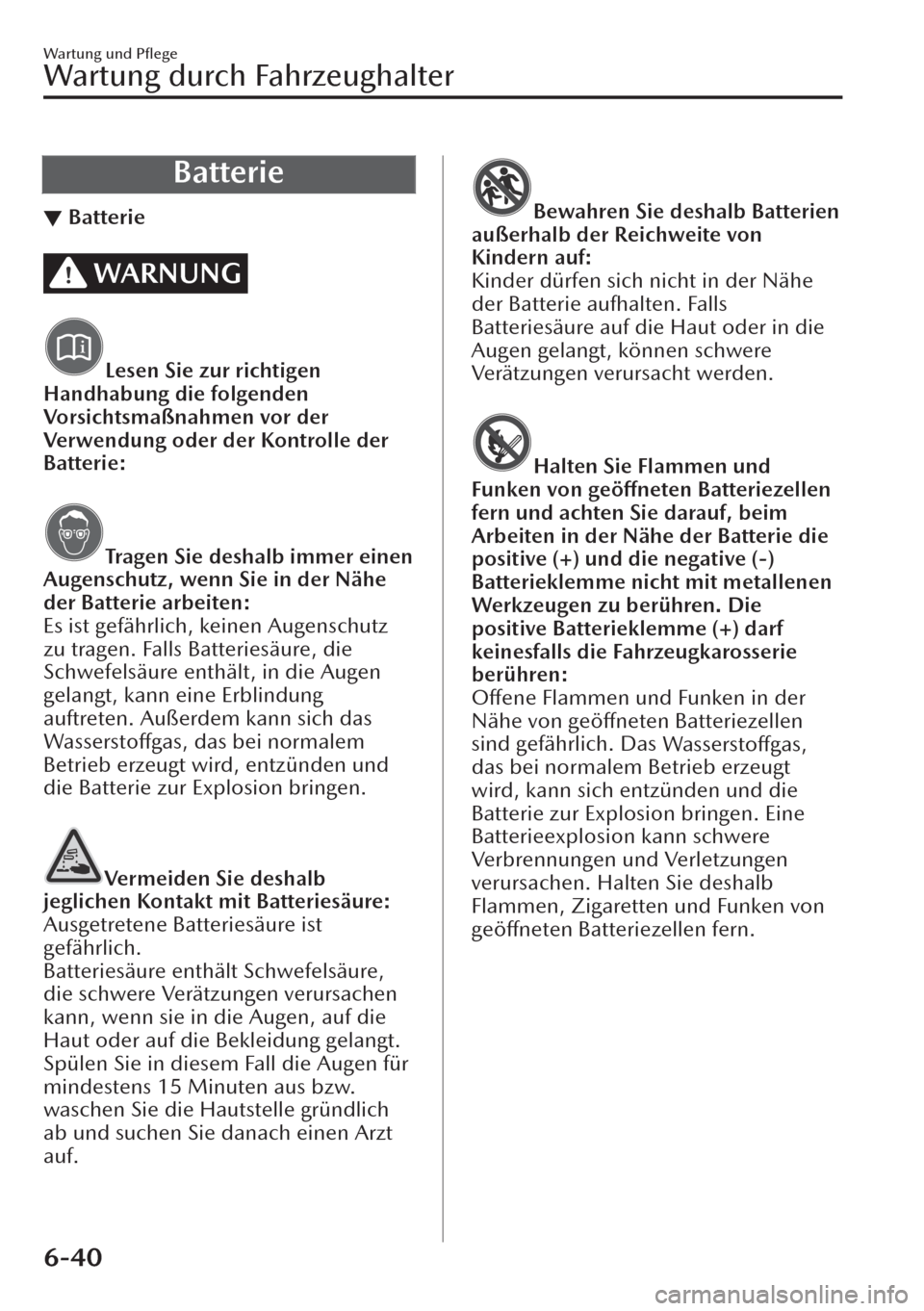

Batterie
▼Batterie
WARNUNG
Lesen Sie zur richtigen
Handhabung die folgenden
Vorsichtsmaßnahmen vor der
Verwendung oder der Kontrolle der
Batterie:
Tragen Sie deshalb immer einen
Augenschutz, wenn Sie in der Nähe
der Batterie arbeiten:
Es ist gefährlich, keinen Augenschutz
zu tragen. Falls Batteriesäure, die
Schwefelsäure enthält, in die Augen
gelangt, kann eine Erblindung
auftreten. Außerdem kann sich das
Wasserstoffgas, das bei normalem
Betrieb erzeugt wird, entzünden und
die Batterie zur Explosion bringen.
Vermeiden Sie deshalb
jeglichen Kontakt mit Batteriesäure:
Ausgetretene Batteriesäure ist
gefährlich.
Batteriesäure enthält Schwefelsäure,
die schwere Verätzungen verursachen
kann, wenn sie in die Augen, auf die
Haut oder auf die Bekleidung gelangt.
Spülen Sie in diesem Fall die Augen für
mindestens 15 Minuten aus bzw.
waschen Sie die Hautstelle gründlich
ab und suchen Sie danach einen Arzt
auf.
Bewahren Sie deshalb Batterien
außerhalb der Reichweite von
Kindern auf:
Kinder dürfen sich nicht in der Nähe
der Batterie aufhalten. Falls
Batteriesäure auf die Haut oder in die
Augen gelangt, können schwere
Verätzungen verursacht werden.
Halten Sie Flammen und
Funken von geöffneten Batteriezellen
fern und achten Sie darauf, beim
Arbeiten in der Nähe der Batterie die
positive (+) und die negative (-)
Batterieklemme nicht mit metallenen
Werkzeugen zu berühren. Die
positive Batterieklemme (+) darf
keinesfalls die Fahrzeugkarosserie
berühren:
Offene Flammen und Funken in der
Nähe von geöffneten Batteriezellen
sind gefährlich. Das
Wasserstoffgas,
das bei normalem Betrieb erzeugt
wird, kann sich entzünden und die
Batterie zur Explosion bringen. Eine
Batterieexplosion kann schwere
Verbrennungen und Verletzungen
verursachen. Halten Sie deshalb
Flammen, Zigaretten und Funken von
geöffneten Batteriezellen fern.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-40

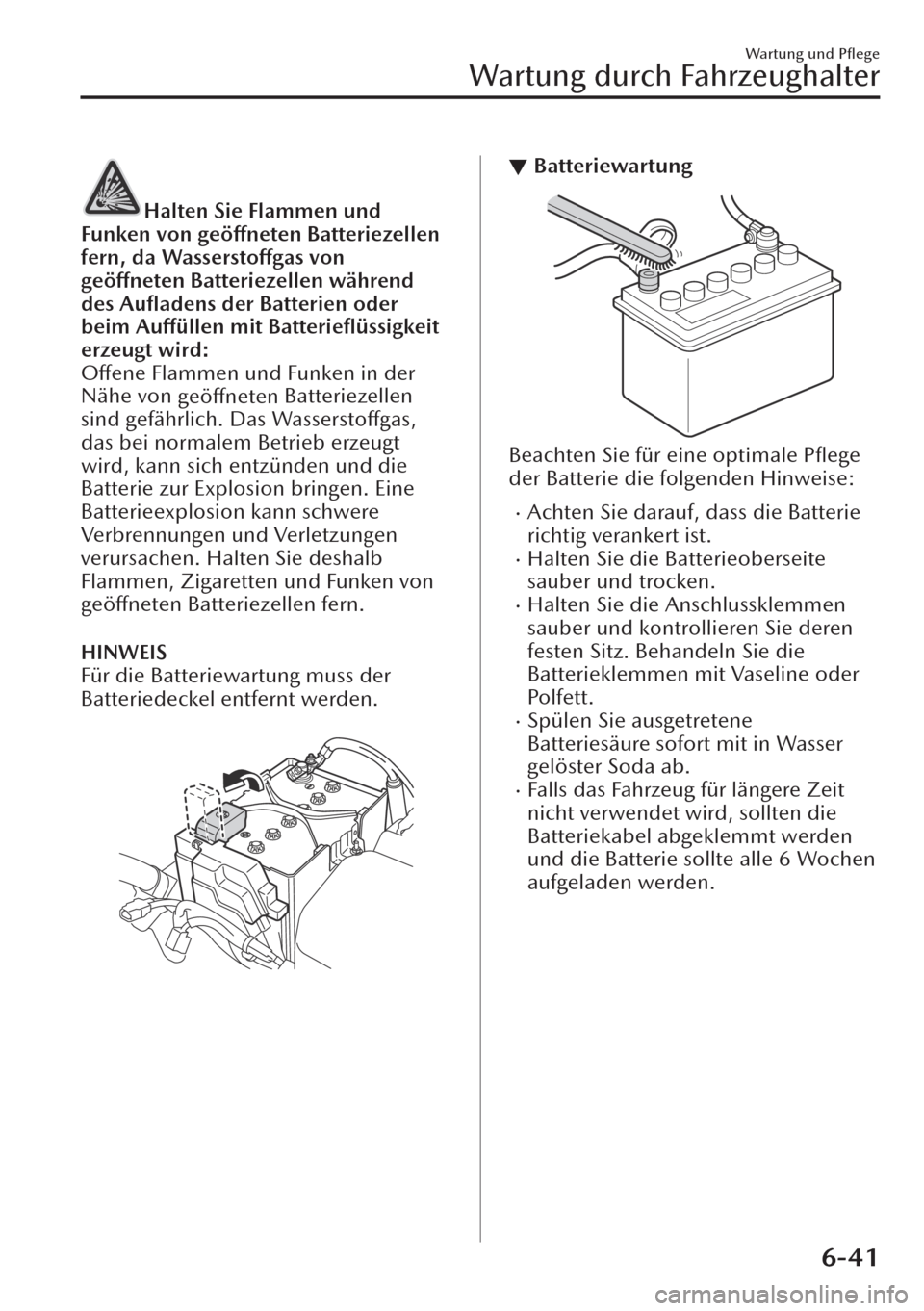

Halten Sie Flammen und
Funken von geöffneten Batteriezellen
fern, da Wasserstoffgas von
geöffneten Batteriezellen während
des Aufladens der Batterien oder
beim
Auffüllen mit
Batterieflüssigkeit
erzeugt wird:
Offene Flammen und Funken in der
Nähe von
geöffneten Batteriezellen
sind gefährlich. Das Wasserstoffgas,
das bei normalem Betrieb erzeugt
wird, kann sich entzünden und die
Batterie zur Explosion bringen. Eine
Batterieexplosion kann schwere
Verbrennungen und Verletzungen
verursachen. Halten Sie deshalb
Flammen, Zigaretten und Funken von
geöffneten Batteriezellen fern.
HINWEIS
Für die Batteriewartung muss der
Batteriedeckel entfernt werden.

▼Batteriewartung
Beachten Sie für eine optimale Pflege
der Batterie die folgenden Hinweise:
xAchten Sie darauf, dass die Batterie
richtig verankert ist.
xHalten Sie die Batterieoberseite
sauber und trocken.
xHalten Sie die Anschlussklemmen
sauber und kontrollieren Sie deren
festen Sitz. Behandeln Sie die
Batterieklemmen mit Vaseline oder
Po lf e tt .
xSpülen Sie ausgetretene
Batteriesäure sofort mit in Wasser
gelöster Soda ab.
xFalls das Fahrzeug für längere Zeit
nicht verwendet wird, sollten die
Batteriekabel abgeklemmt werden
und die Batterie sollte alle 6 Wochen
aufgeladen werden.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-41

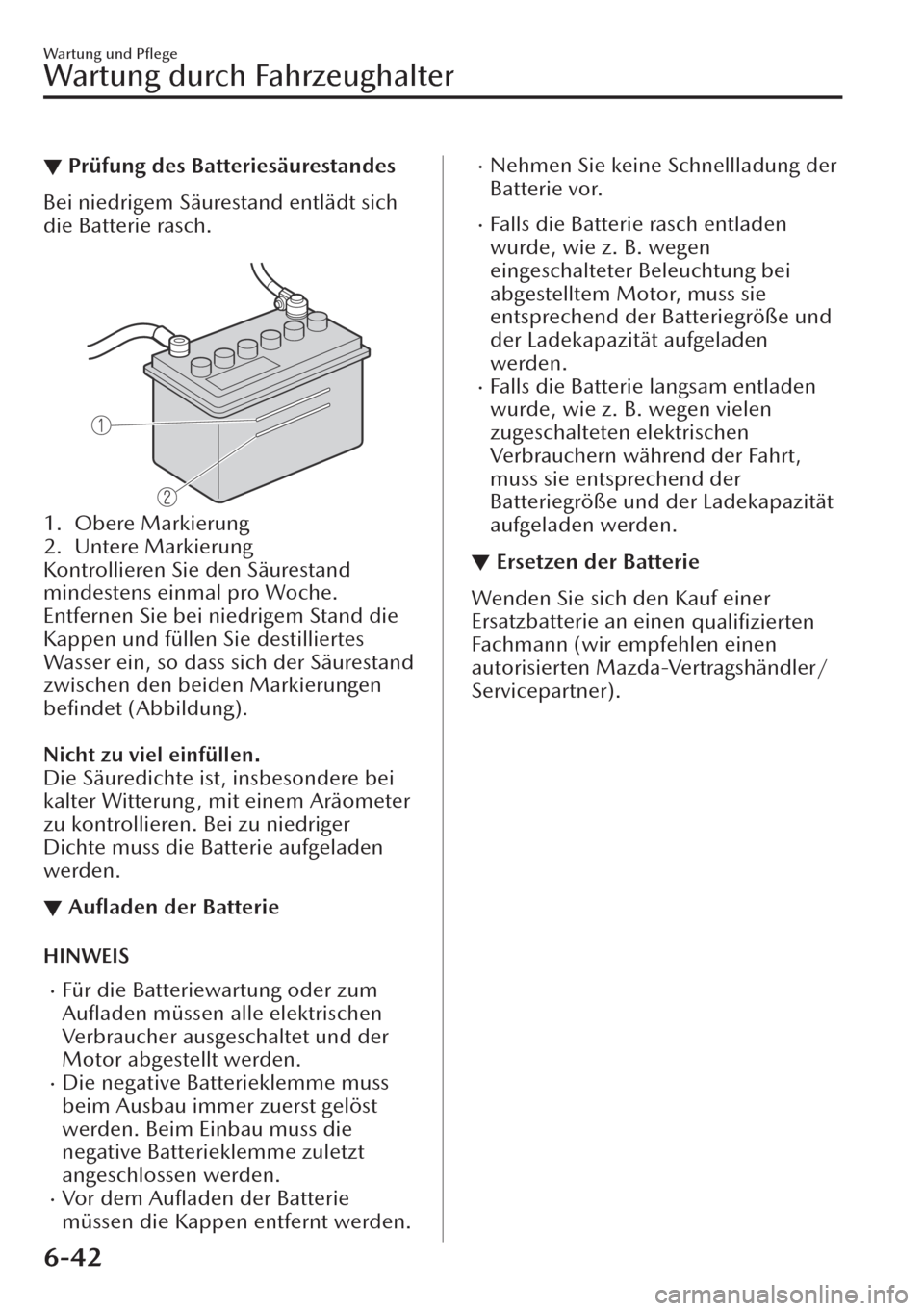

▼Prüfung des Batteriesäurestandes
Bei niedrigem Säurestand entlädt sich
die Batterie rasch.

1. Obere Markierung
2. Untere Markierung
Kontrollieren Sie den Säurestand
mindestens einmal pro Woche.
Entfernen Sie bei niedrigem Stand die
Kappen und füllen Sie destilliertes
Wasser ein, so dass sich der Säurestand
zwischen den beiden Markierungen
befindet (Abbildung).

Nicht zu viel einfüllen.
Die Säuredichte ist, insbesondere bei
kalter Witterung , mit einem Aräometer
zu kontrollieren. Bei zu niedriger
Dichte muss die Batterie aufgeladen
werden.
▼Aufladen der Batterie
HINWEIS
xFür die Batteriewartung oder zum
Aufladen müssen alle elektrischen
Verbraucher ausgeschaltet und der
Motor abgestellt werden.
xDie negative Batterieklemme muss
beim Ausbau immer zuerst gelöst
werden. Beim Einbau muss die
negative Batterieklemme zuletzt
angeschlossen werden.
xVor dem Aufladen der Batterie
müssen die Kappen entfernt werden.
xNehmen Sie keine Schnellladung der
Batterie vor.
xFalls die Batterie rasch entladen
wurde, wie z. B. wegen
eingeschalteter Beleuchtung bei
abgestelltem Motor, muss sie
entsprechend der Batteriegröße und
der Ladekapazität aufgeladen
werden.
xFalls die Batterie langsam entladen
wurde, wie z. B. wegen vielen
zugeschalteten elektrischen
Verbrauchern während der Fahrt,
muss sie entsprechend der
Batteriegröße und der Ladekapazität
aufgeladen werden.
▼Ersetzen der Batterie
Wenden Sie sich den Kauf einer
Ersatzbatterie an einen
qualifizierten
Fachmann (wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner).
Wartung und Pflege
Wartung durch Fahrzeughalter
6-42

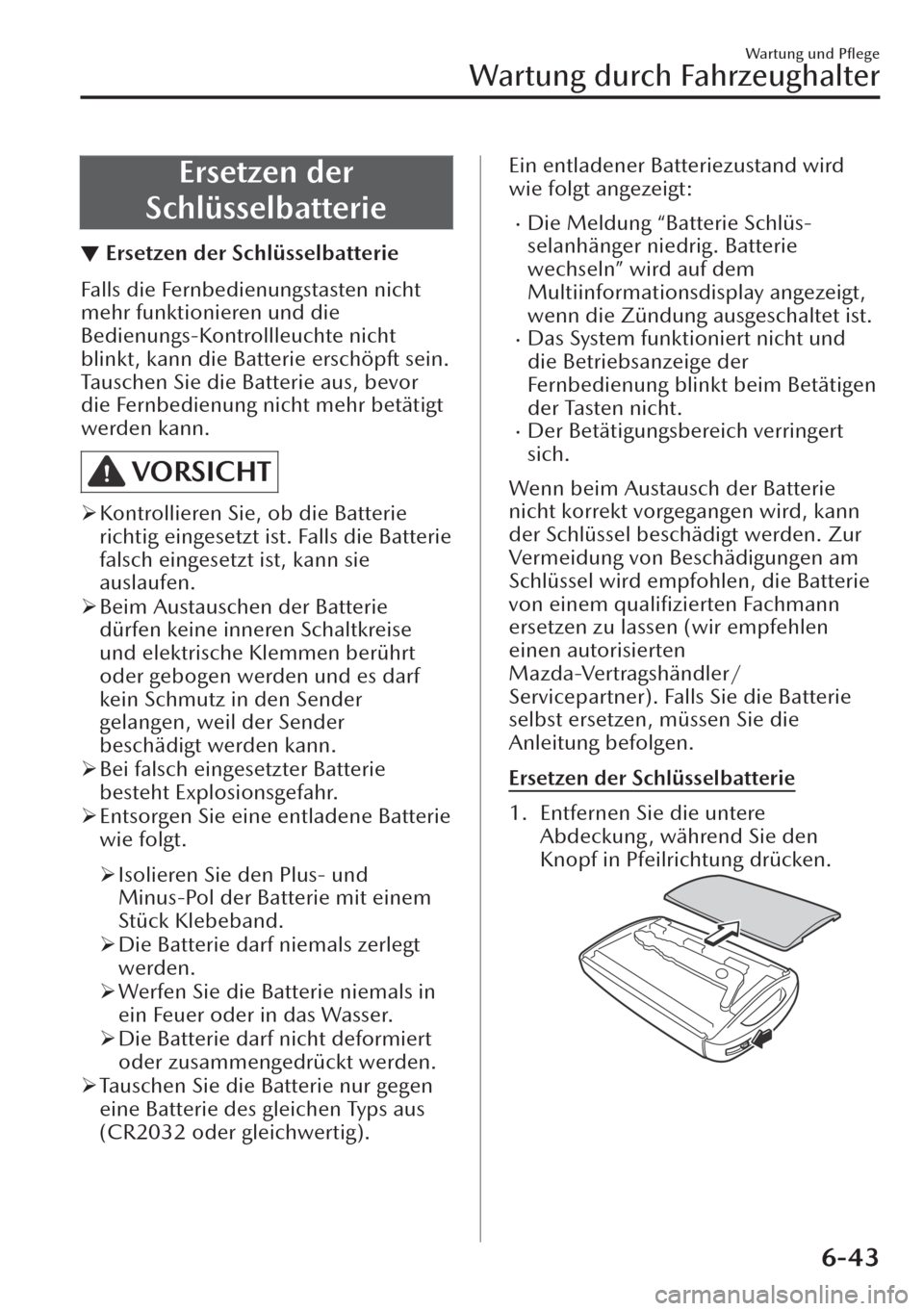

Ersetzen der
Schlüsselbatterie
▼Ersetzen der Schlüsselbatterie
Falls die Fernbedienungstasten nicht
mehr funktionieren und die
Bedienungs-Kontrollleuchte nicht
blinkt, kann die Batterie erschöpft sein.
Tauschen Sie die Batterie aus, bevor
die Fernbedienung nicht mehr betätigt
werden kann.
VORSICHT
¾Kontrollieren Sie, ob die Batterie
richtig eingesetzt ist. Falls die Batterie
falsch eingesetzt ist, kann sie
auslaufen.
¾Beim Austauschen der Batterie
dürfen keine inneren Schaltkreise
und elektrische Klemmen berührt
oder gebogen werden und es darf
kein Schmutz in den Sender
gelangen, weil der Sender
beschädigt werden kann.
¾Bei falsch eingesetzter Batterie
besteht Explosionsgefahr.
¾Entsorgen Sie eine entladene Batterie
wie folgt.
¾Isolieren Sie den Plus- und
Minus-Pol der Batterie mit einem
Stück Klebeband.
¾Die Batterie darf niemals zerlegt
werden.
¾Werfen Sie die Batterie niemals in
ein Feuer oder in das Wasser.
¾Die Batterie darf nicht deformiert
oder zusammengedrückt werden.
¾Tauschen Sie die Batterie nur gegen
eine Batterie des gleichen Typs aus
(CR2032 oder gleichwertig).
Ein entladener Batteriezustand wird
wie folgt angezeigt:
xDie Meldung “Batterie Schlüs-
selanhänger niedrig. Batterie
wechseln” wird auf dem
Multiinformationsdisplay angezeigt,
wenn die Zündung ausgeschaltet ist.
xDas System funktioniert nicht und
die Betriebsanzeige der
Fernbedienung blinkt beim Betätigen
der Tasten nicht.
xDer Betätigungsbereich verringert
sich.
Wenn beim Austausch der Batterie
nicht korrekt vorgegangen wird, kann
der Schlüssel beschädigt werden. Zur
Vermeidung von Beschädigungen am
Schlüssel wird empfohlen, die Batterie
von einem qualifizierten Fachmann
ersetzen zu lassen (wir empfehlen
einen autorisierten
Mazda-Vertragshändler/
Servicepartner). Falls Sie die Batterie
selbst ersetzen, müssen Sie die
Anleitung befolgen.
Ersetzen der Schlüsselbatterie
1. Entfernen Sie die untere
Abdeckung, während Sie den
Knopf in Pfeilrichtung drücken.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-43

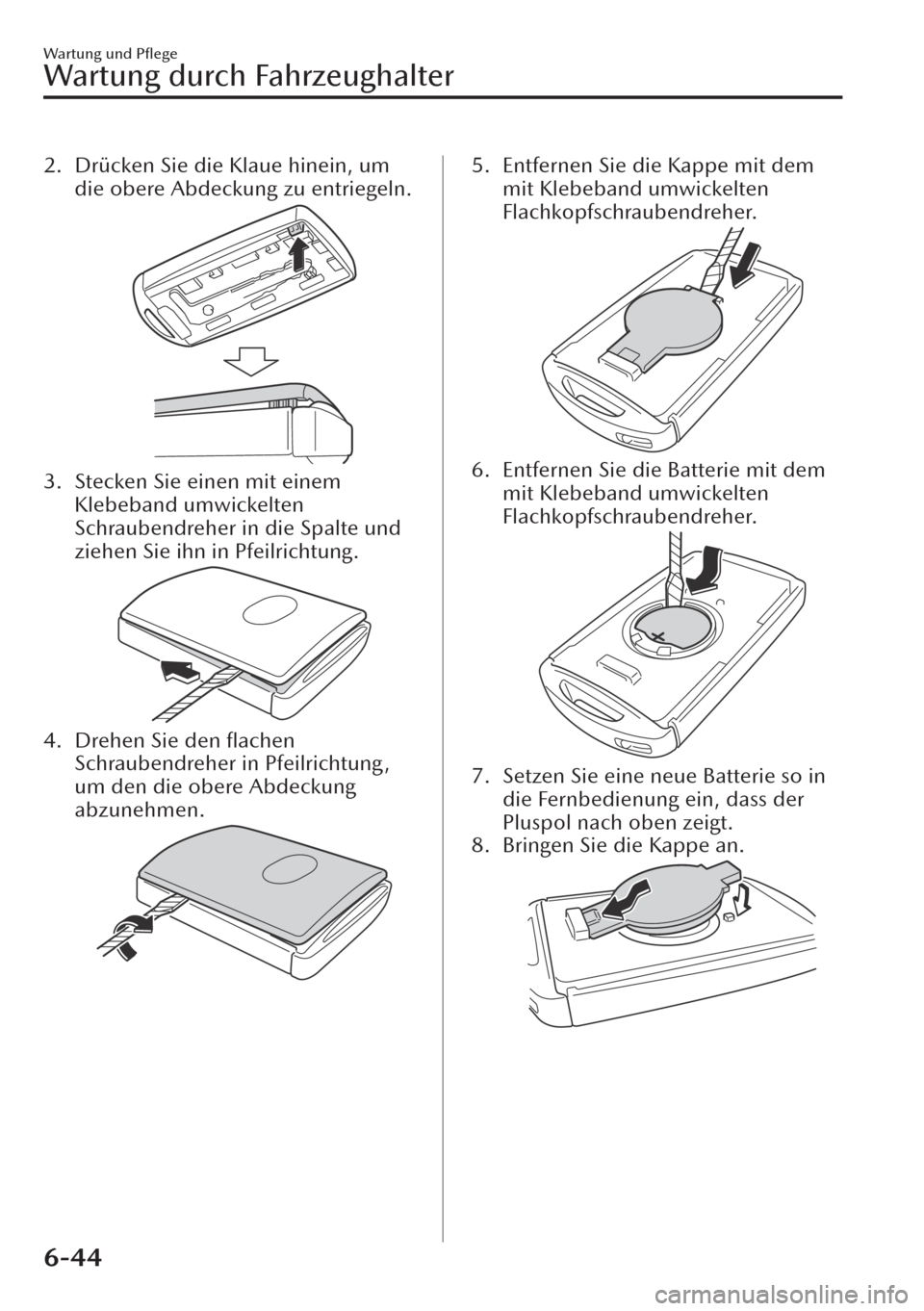

2. Drücken Sie die Klaue hinein, um
die obere Abdeckung zu entriegeln.
3. Stecken Sie einen mit einem
Klebeband umwickelten
Schraubendreher in die Spalte und
ziehen Sie ihn in Pfeilrichtung.
4. Drehen Sie den flachen
Schraubendreher in Pfeilrichtung,
um den die obere Abdeckung
abzunehmen.
5. Entfernen Sie die Kappe mit dem
mit Klebeband umwickelten
Flachkopfschraubendreher.
6. Entfernen Sie die Batterie mit dem
mit Klebeband umwickelten
Flachkopfschraubendreher.
7. Setzen Sie eine neue Batterie so in
die Fernbedienung ein, dass der
Pluspol nach oben zeigt.
8. Bringen Sie die Kappe an.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-44

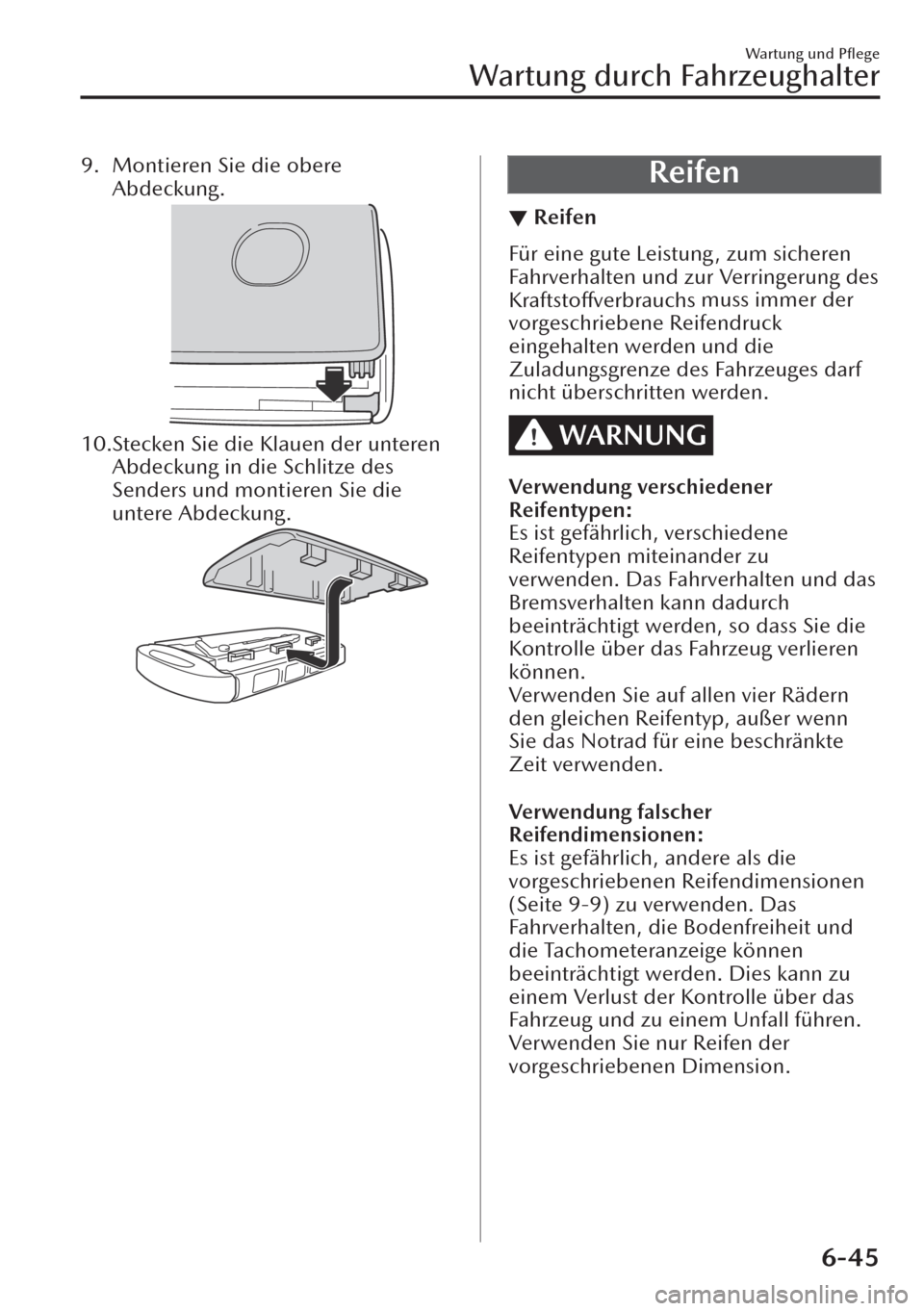

9. Montieren Sie die obere
Abdeckung.
10.Stecken Sie die Klauen der unteren
Abdeckung in die Schlitze des
Senders und montieren Sie die
untere Abdeckung.
Reifen
▼Reifen
Für eine gute Leistung , zum sicheren
Fahrverhalten und zur Verringerung des
Kraftstoffverbrauchs muss immer der
vorgeschriebene Reifendruck
eingehalten werden und die
Zuladungsgrenze des Fahrzeuges darf
nicht überschritten werden.
WARNUNG
Verwendung verschiedener
Reifentypen:
Es ist gefährlich, verschiedene
Reifentypen miteinander zu
verwenden. Das Fahrverhalten und das
Bremsverhalten kann dadurch
beeinträchtigt werden, so dass Sie die
Kontrolle über das Fahrzeug verlieren
können.
Verwenden Sie auf allen vier Rädern
den gleichen Reifentyp, außer wenn
Sie das Notrad für eine beschränkte
Zeit verwenden.
Verwendung falscher
Reifendimensionen:
Es ist gefährlich, andere als die
vorgeschriebenen Reifendimensionen
(Seite 9-9) zu verwenden. Das
Fahrverhalten, die Bodenfreiheit und
die Tachometeranzeige können
beeinträchtigt werden. Dies kann zu
einem Verlust der Kontrolle über das
Fahrzeug und zu einem Unfall führen.
Verwenden Sie nur Reifen der
vorgeschriebenen Dimension.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-45

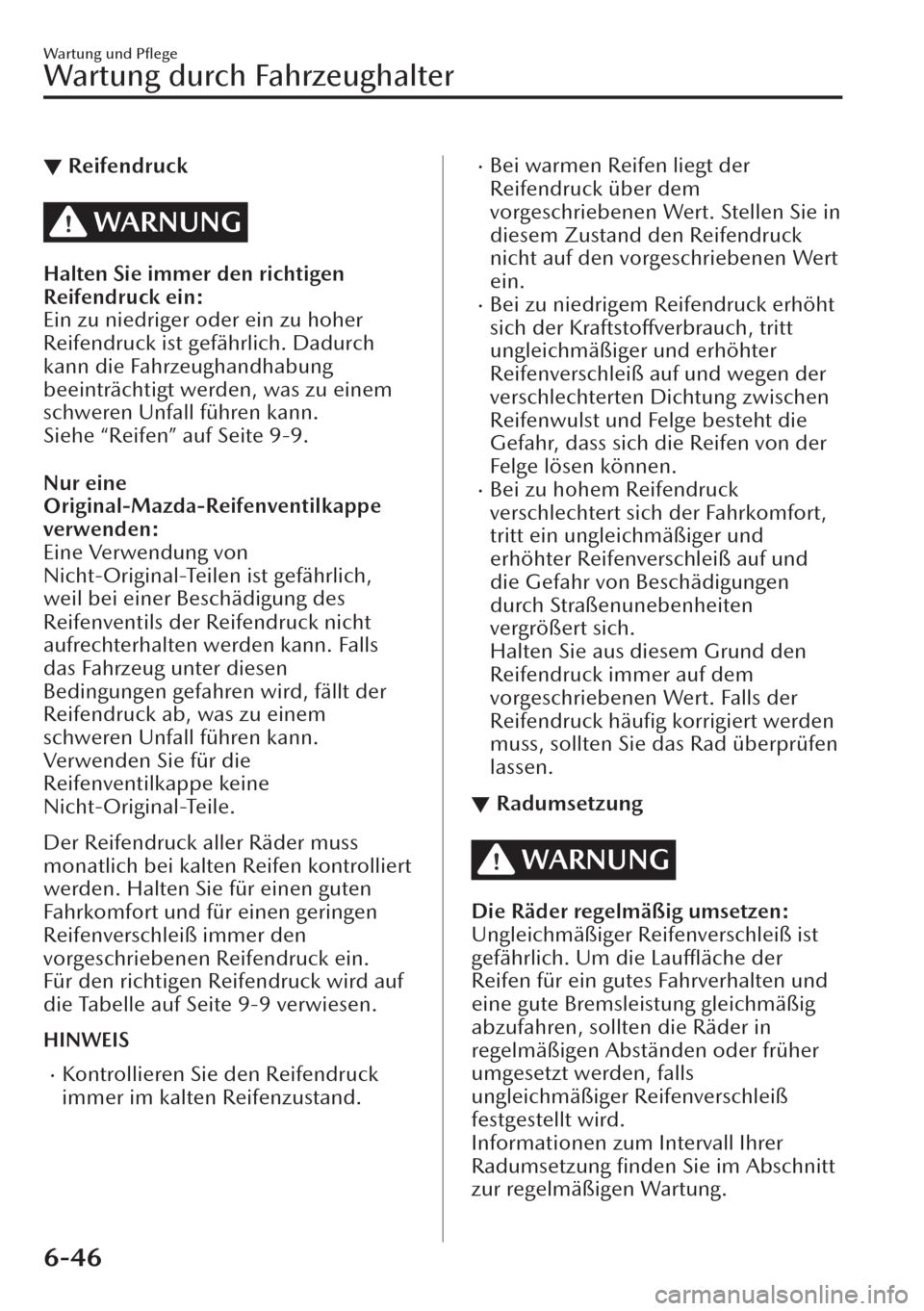

▼Reifendruck
WARNUNG
Halten Sie immer den richtigen
Reifendruck ein:
Ein zu niedriger oder ein zu hoher
Reifendruck ist gefährlich. Dadurch
kann die Fahrzeughandhabung
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
Siehe “Reifen” auf Seite 9-9.
Nur eine
Original-Mazda-Reifenventilkappe
verwenden:
Eine Verwendung von
Nicht-Original-Teilen ist gefährlich,
weil bei einer Beschädigung des
Reifenventils der Reifendruck nicht
aufrechterhalten werden kann. Falls
das Fahrzeug unter diesen
Bedingungen gefahren wird, fällt der
Reifendruck ab, was zu einem
schweren Unfall führen kann.
Verwenden Sie für die
Reifenventilkappe keine
Nicht-Original-Teile.
Der Reifendruck aller Räder muss
monatlich bei kalten Reifen kontrolliert
werden. Halten Sie für einen guten
Fahrkomfort und für einen geringen
Reifenverschleiß immer den
vorgeschriebenen Reifendruck ein.
Für den richtigen Reifendruck wird auf
die Tabelle auf Seite 9-9 verwiesen.
HINWEIS
xKontrollieren Sie den Reifendruck
immer im kalten Reifenzustand.
xBei warmen Reifen liegt der
Reifendruck über dem
vorgeschriebenen Wert. Stellen Sie in
diesem Zustand den Reifendruck
nicht auf den vorgeschriebenen Wert
ein.
xBei zu niedrigem Reifendruck erhöht
sich der Kraftstoffverbrauch, tritt
ungleichmäßiger und erhöhter
Reifenverschleiß auf und wegen der
verschlechterten Dichtung zwischen
Reifenwulst und Felge besteht die
Gefahr, dass sich die Reifen von der
Felge lösen können.
xBei zu hohem Reifendruck
verschlechtert sich der Fahrkomfort,
tritt ein ungleichmäßiger und
erhöhter Reifenverschleiß auf und
die Gefahr von Beschädigungen
durch Straßenunebenheiten
vergrößert sich.
Halten Sie aus diesem Grund den
Reifendruck immer auf dem
vorgeschriebenen Wert. Falls der
Reifendruck häufig korrigiert werden
muss, sollten Sie das Rad überprüfen
lassen.
▼Radumsetzung
WARNUNG
Die Räder regelmäßig umsetzen:
Ungleichmäßiger Reifenverschleiß ist
gefährlich. Um die Lauffläche der
Reifen für ein gutes Fahrverhalten und
eine gute Bremsleistung gleichmäßig
abzufahren, sollten die Räder in
regelmäßigen Abständen oder früher
umgesetzt werden, falls
ungleichmäßiger Reifenverschleiß
festgestellt wird.
Informationen zum Intervall Ihrer
Radumsetzung finden Sie im Abschnitt
zur regelmäßigen Wartung.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-46

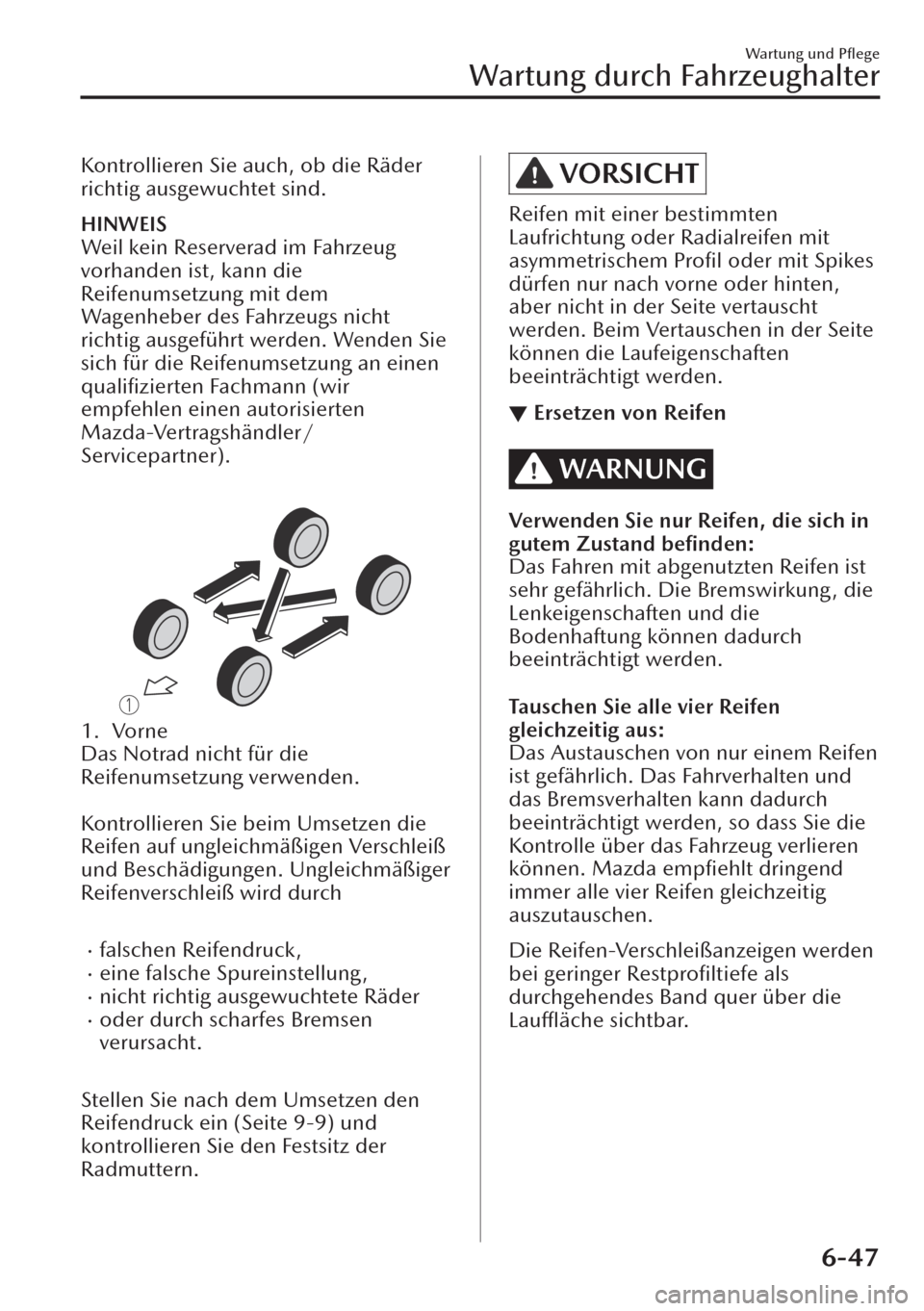

Kontrollieren Sie auch, ob die Räder
richtig ausgewuchtet sind.
HINWEIS
Weil kein Reserverad im Fahrzeug
vorhanden ist, kann die
Reifenumsetzung mit dem
Wagenheber des Fahrzeugs nicht
richtig ausgeführt werden. Wenden Sie
sich für die Reifenumsetzung an einen
qualifizierten Fachmann (wir
empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner).

1. Vorne
Das Notrad nicht für die
Reifenumsetzung verwenden.

Kontrollieren Sie beim Umsetzen die
Reifen auf ungleichmäßigen Verschleiß
und Beschädigungen. Ungleichmäßiger
Reifenverschleiß wird durch

xfalschen Reifendruck,xeine falsche Spureinstellung ,xnicht richtig ausgewuchtete Räderxoder durch scharfes Bremsen
verursacht.

Stellen Sie nach dem Umsetzen den
Reifendruck ein (Seite 9-9) und
kontrollieren Sie den Festsitz der
Radmuttern.
VORSICHT
Reifen mit einer bestimmten
Laufrichtung oder Radialreifen mit
asymmetrischem Profil oder mit Spikes
dürfen nur nach vorne oder hinten,
aber nicht in der Seite vertauscht
werden. Beim Vertauschen in der Seite
können die Laufeigenschaften
beeinträchtigt werden.
▼Ersetzen von Reifen
WARNUNG
Verwenden Sie nur Reifen, die sich in
gutem Zustand
befinden:
Das Fahren mit abgenutzten Reifen ist
sehr gefährlich. Die Bremswirkung, die
Lenkeigenschaften und die
Bodenhaftung können dadurch
beeinträchtigt werden.
Tauschen Sie alle vier Reifen
gleichzeitig aus:
Das Austauschen von nur einem Reifen
ist gefährlich. Das Fahrverhalten und
das Bremsverhalten kann dadurch
beeinträchtigt werden, so dass Sie die
Kontrolle über das Fahrzeug verlieren
können. Mazda empfiehlt dringend
immer alle vier Reifen gleichzeitig
auszutauschen.
Die Reifen-Verschleißanzeigen werden
bei geringer Restprofiltiefe als
durchgehendes Band quer über die
Lauffläche sichtbar.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-47
